 型 号： | |
| 所属分类： | 数显仪表 |
| 报 价： | 面议￥ |

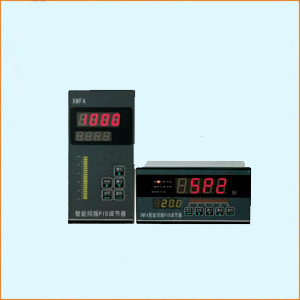

智能PID调节仪与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、配合各种执行器对电加热设备和电磁、电动、气动阀门进行PID调节和控制、报警控制、数据采集、记录。
|
显示方式
|
指示内容
|
|
双屏单光柱
|
上屏：测量时显示输入信号；设定时显示设定参数的提示符。
|
|
下屏：测量时显示给定值或测量值与设定值的运算结果、过程量模拟输出或输入过程量的%、控制量或跟踪量的%，显示方式用▲键选择；手动状态时显示控制量或跟踪量的%，设定状态时显示设定参数。
|
|
|
光柱：显示控制量的%。
|
|
|
单屏双光柱
|
单屏：测量时显示输入测量信号、控制量或跟踪量的%、给定值，显示方式用▲键选择；设定时交替显示设定参数的提示符及设定参数。
|
|
光柱1：以百分比形式显示主输入的测量信号。
|
|
|
光柱2：以百分比形式显示给定值或控制量的%或阀位反馈量的%(三种显示方式订货时注明)
|
|
|
单屏三光柱
|
单屏：同单屏双光柱指示内容。
|
|
光柱1：以百分比形式显示主输入的测量信号。
|
|
|
光柱2：以百分比形式显示给定值。
|
|
|
光柱3：以百分比形式显示控制量。
|
|
型号
|
代码
|
说 明
|
|
|
|
|
智能PID调节仪
|
|
|
设计序列
|
9
|
9000系列仪表
|
|
|
显示方式
|
1
|
双屏显示
|
|
|
2
|
三屏显示
|
||
|
3
|
双屏+单光柱
|
||
|
4
|
双屏+双光柱
|
||
|
5
|
单屏+双光柱
|
||
|
6
|
单屏+三光柱
|
||
|
输入方式
|
1
|
配热电偶(E、K、S、B、J、T、R、N)
|
|
|
2
|
配热电阻(Pt100、Cu50、Cu100、BA1、BA2、G)
|
||
|
3
|
配直流电流(0～10mA、4～20mA)
|
||
|
4
|
配直流电压(0～5V、1-5V、0～20mV、0～75mV、0～200mV)
|
||
|
5
|
配用远传压力电阻值及线性电阻值(0～400Ω)
|
||
|
6
|
配用1～5全部类型，用户可随时改变输入类型其中任何一种
|
||
|
7
|
频率输入(0～10KHz)
|
||
|
8
|
特殊输入(如开方、小信号切除，订货请注明)
|
||
|
控
制
输
出
及
调
节
方
式
|
连续 PID 方式
|
1
|
PID 4～20mA输出(反作用)
|
|
2
|
PID 0～10mA输出(反作用)
|
||
|
3
|
PID 0～5V输出(反作用)
|
||
|
4
|
PID 1～5V输出(反作用)
|
||
|
5
|
PID 0～10V输出(反作用)
|
||
|
6
|
正作用(1～5其中一种，订货注明)
|
||
|
7
|
1～6其中一种+继电器(订货注明继电器的种类和数量)
|
||
|
断续 PID 方式
|
1
|
内置可控硅(双向41A、2KW以内)输出
|
|
|
2
|
内置可控硅(双向41A、2KW以内)输出可加2或3个继电器订货注明
|
||
|
3
|
外接可控硅(单硅或双硅)
|
||
|
4
|
外接可控硅(单硅或双硅)(可加2或3个继电器，订货注明)
|
||
|
5
|
采用三相对零插补法可控硅触发(触发电流达500mA以上
|
||
|
6
|
三相过零可控硅触发加1或2个继电器(订货注明)
|
||
|
7
|
SSR固态继电器输出12V加2个继电器报警(用户提供SSR技术参数)
|
||
|
附加功能(注)
|
0
|
无附加功能
|
|
|
1
|
有输出上限、下限控制范围
|
||
|
2
|
有开机手动功能
|
||
|
3
|
EM1功能
|
||
|
4
|
EM2功能
|
||
|
5
|
SB功能
|
||
|
6
|
自整定功能
|
||
|
7
|
8组PID参数选择
|
||
|
8
|
比值控制：SP=A×外给定+B
|
||
|
外形尺寸
|
H
|
横式160×80开孔152×76
|
|
|
V
|
竖式80×160开孔76×152
|
||
|
F
|
方式96×96开孔92×92
|
||
|
Q
|
方式72×72开孔68×68
|
||
|
变送输出
|
A
|
无变送输出
|
|
|
B
|
0～10mA变送输出
|
||
|
C
|
4～20mA变送输出
|
||
|
D
|
0～5V变送输出
|
||
|
E
|
1～5V变送输出
|
||
|
F
|
特殊信号变送输出
|
||
|
定时功能
|
|
缺省为无定时功能
|
|
|
S
|
带定时功能
|
||
|
供外24V 直流电源
|
|
缺省为无24V直流电源输出
|
|
|
P
|
带24V直流电源输出(可做二线制变送器电源)
|
||
|
通讯接口
|
|
缺省为不带通讯接口
|
|
|
T
|
带RS485或RS232通讯接口
|
||
|
供电电源
|
|
缺省为220V.AC
|
|
|
K
|
开关电源85～260VAC
|
||
|
W
|
开关电源18～36VDC或18～36VAC
|
||
