 型 号： | |
| 所属分类： | 数显仪表 |
| 报 价： | 面议￥ |

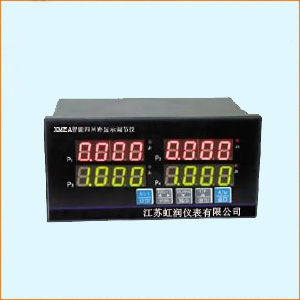

四路显示调节仪与各类传感器、变送器配合使用，可同时对四路温度、压力、液位、流量、重量等工业过程参数进行测量、显示、报警控制、变送输出、数据采集及通讯
|
显示方式
|
指 示 内 容
|
|
四屏显示
|
PV1屏显示第一路输入信号的测量值
|
|
PV2屏显示第二路输入信号的测量值
|
|
|
PV3屏显示第三路输入信号的测量值
|
|
|
PV4屏显示第四路输入信号的测量值
|
|
|
单屏加四光柱
|
单屏：显示屏可任意显示其中一路输入信号的测量值，按▲键来切换
|
|
光柱1：以百分比形式显示第一路输入的测量信号
|
|
|
光柱2：以百分比形式显示第二路输入的测量信号
|
|
|
光柱3：以百分比形式显示第三路输入的测量信号
|
|
|
光柱4：以百分比形式显示第四路输入的测量信号
|
|
型号
|
代码
|
说 明
|
|
XMBA
|
|
四路显示调节仪
|
|
设计序列
|
9
|
9000系列仪表
|
|
显示方式
|
1
|
四屏显示
|
|
2
|
单屏加四路光柱显示
|
|
|
输入方式
(同一种信号)
|
1
|
配热电偶(E、K、S、B、J、T、R、N)
|
|
2
|
配热电阻(Pt100、Cu50、Cu100、BA1、BA2、G)
|
|
|
3
|
配直流电流(0～10mA、4～20mA)
|
|
|
4
|
配直流电压(0～5V、1-5V、0～20mV、0～75mV、0～200mV)
|
|
|
5
|
配配用远传压力电阻值及线性电阻值(0～400Ω)
|
|
|
控制输出及调节方式
|
1
|
只显示四路测量值，无控制
|
|
2
|
四路统一设置上限、下限报警值(公用2只继电器)
|
|
|
3
|
四路独立设置上限、下限报警值(公用2只继电器)
|
|
|
4
|
四路独立设置上限、下限报警值(各独用1只继电器)
|
|
|
5
|
第一第二路独立设置上限、下限报警值(各独用2只继电器)
|
|
|
6
|
第一路有3路报警输出，第二路有1路报警输出
|
|
|
7
|
第一路有4路报警输出
|
|
|
8
|
SP3用于监控其他报警点，并有声光报警功能
|
|
|
外形尺寸
|
H
|
横式160×80开孔152×76
|
|
V
|
竖式80×160开孔76×152
|
|
|
变送输出
|
A
|
无变送输出
|
|
B
|
0～10mA变送输出
|
|
|
C
|
4～20mA变送输出
|
|
|
D
|
0～5V变送输出
|
|
|
E
|
1～5V变送输出
|
|
|
F
|
特殊信号变送输出
|
|
|
定时功能
|
|
缺省为无定时功能
|
|
S
|
带定时功能
|
|
|
供外24V 直流电源
|
|
缺省为无24V直流电源输出
|
|
P
|
带24V直流电源输出(可做二线制变送器电源)
|
|
|
通讯接口
|
|
缺省为不带通讯接口
|
|
T
|
带RS485或RS232通讯接口
|
|
|
供电电源
|
|
缺省为220V.AC
|
|
K
|
开关电源85～260VAC
|
|
|
W
|
开关电源18～36VDC或18～36VAC
|
