一 概 述
1.1 电动气压源为交流供电的便携式仪表。压力调节通过按钮调节，使用简单，升压快。
1.2特点。
1.2.1 本加压系统采用德国进口大功率压力、真空优质气泵，加压速度快，使用寿命长。
1.2.2 前面板安装调节按钮，可达0-1.6MPa压力。并带有增压按钮，减压按钮，泄压按钮。
1.2.3 电动真空发生达95%，压力发生的零部件经精细研磨。
1.2.4 通过面板按钮操作，可对仪器压力值进行调节。
1.2.5 铝合金箱安装，携带方便，牢固耐冲击。
1.2.6 容积式微调，易实现任何压力点的调节。
二、工作原理：
电动气压源使用进口优质压力泵来产生真空、压力，通过正负压切换阀来转换成正压或负压，减压或泄压通过电磁阀实现压力调节，使用容积式微调，容易实现任何压力点的检测，加压速度快，使用寿命长，所有电压由开关电源送出。均为安全电压（24V.DC）
三、技术指标
3.1压力量程：0~1.6MPa 0~2.5MPa 0~4.0MPa 0~6.0MPa -95Kpa～0
3.2使用温度：5 ~ 45℃
3.3供电电压：AC 220V，50Hz
3.4 相对湿度:不大于80%RH
3.5过载能力：满量程的1.2-1.5倍
3.6功 耗：100-180VA
3.7外 形：360X260X300mm
3.8重 量：8.5kg
3.9安装接口：M20X1.5

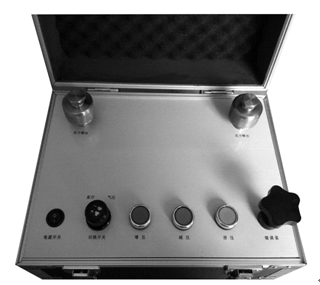

四、熟悉产品
1 压力微调泵：在校准被校仪表时可左右旋转压力微调机构，使输出压力达最佳值。
2 增压按钮（是自复位式），在没有压力下才可以按（切记！切记！），按住该按钮（红灯亮），压力上升，看指示压力快到接近的压力值时，松开手，如果压力高了，按一下减压按钮（是自复位式）（绿灯亮），当接近压力值时，使用微调调节。
3 泄压按钮（是自复位式），按住该按钮（黄灯亮），释放所有压力，松开断电，电磁阀关闭。
4. 减压按钮（是自复位式），当压力值大于需要值时，按一下，释放部分压力，当到接近压力值时，再通过微调将压力调到所需压力范围。
5. 压力输出口，为快速接口，旋转即可，为校验提供压力输出接口，接口为M20X1.5。
6.电源开关，使用时向上按到1的位置，这时电源打开，可以正常工作。
7切换开关，压力和真空的选择开关，打正压，将切换阀拉上来，打负压，将切换阀按下去，（请在没有压力下转换。切记！切记！）
五、使用操作
1.连接好220V.AC电源（用电源线连接），打开“电源开关”按钮，“压力输出”接好被检仪器。
2 正压检定，先将切换开关上拉（请在没有压力下转换。切记！切记！），按住“增压”按钮（是自复位式，红灯亮），气泵快速增压，看指示压力快到接近的压力值时（要低于所需的压力值），松开手。
3 当发现压力值偏高时，按一下减压按钮（是自复位式）（绿灯亮），当接近压力值时，使用微调调节。
4 完成检定，需要释放所有压力，使用泄压按钮（是自复位式），按住该按钮（黄灯亮），释放所有压力，松开断电，电磁阀关闭。
5 负压检定，先将切换开关按下（请在没有压力下转换。切记！切记！），其余操作步骤和正压的步骤相同。
六、使用注意事项
7.1 通电前请确认电源电压为AC 220V 50Hz
7.2 仪表通电后应该预热5-10分钟。以便内部器件达到最佳性能。
7.3当仪表压力微调泵已调至最大或最小时，不能强行再调，以防损坏部件。
7.4 仪表有足够的过载能力，但超过过载能力将可能有部件永久损坏。
7.5仪器应放在通风干燥和无腐蚀性的场所，
7.6 没有专门的检测技能和专用的检测设备，切勿随意打开修理，更不允许调整和更换部件，否则将无法保证仪器正常使用。
