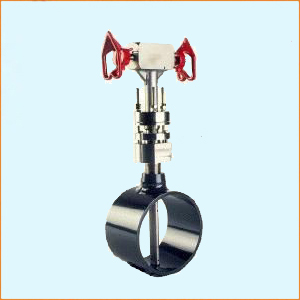

威力巴流量计是匀速管流量计的一种，属于差压式流量计。当流体流过探头时，在其前部产生一个高压分布区，高压分布区的压力略高于管道的静压。根据伯努利方程原理，流体流过探头时速度加快，在探头后部产生一个低压分布区，低压分布区的压力略低于管道的静压。威力巴流量计采用了完全符合空气动力学原理的工程结构设计，是一种在精度、功效及可靠方面达到了无比卓越程度的传感元件。

威力巴流量计是众多巴类流量计的一种，根据测量管的形状、材质与开孔取压方式的不同，我公司主要生产阿牛巴流量传感器、威力巴流量传感器与德尔塔巴流量传感器。

一、威力巴流量计用途：

威力巴流量计适用于气体、液体和蒸汽的高精度流量测量，是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。威力巴流量计反映流体真实的流速，其精度达到± 1.0，重复性达± 0.1。威力巴的突出优点是：输出一个非常稳定、无脉动的差压信号。

1、探头的设计特点：

子弹头截面形状的探头能产生精确的压力分布，固定的流体分离点；位于探头侧后两边、流体分离点之前的低压取压孔，可以生成稳定的差压信号，并且有效防堵。内部一体化结构能避免信号渗漏，提高探头结构强度，保持长期高精度。

2、威力巴探头防堵塞设计：

威力巴流量探头以其卓越的防堵设计，彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端，使均速管流量探头的防堵水平达到了空前的高度。

探头高压取压孔不会被堵探头的前部形成高压区，压力略高于管道静压，阻止了颗粒进入。请注意：在探头的高压取压孔处流体的速度是零，没有物体会进入取压孔。开机时，流体在管道静压作用下，进入弯管，很快形成了压力平衡的状态。当压力平衡状态形成以后，流体在弯管进口处遇到高压，绕道而行，不再进入弯管中。

威力巴流量计的低压孔实现本质防堵一般情况下，灰尘、沙子和颗粒在涡街力的作用下，集中在探头的后部。这就是为什么秋天的树叶总是集中在背风的房子后面的原因。其它的探头由于低压取压孔取在探头尾部真空区，在涡街力的作用下，探头的低压取压孔很快地被涡流带来的杂质堵死。威力巴流量计的独特设计，使低压取压孔位于探头侧后两边，流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。

二、威力巴流量计的特点：

1、可测量多种介质，应用范围广泛；

2、精度高、量程比大；

3、探头取压孔本质防堵；

4、测量信号稳定、波动小；

5、管道永久压损低；

6、独有高强度的子弹头形单片双腔结构；

7、安装费用低，基本免维护；

8、可以在线安装和检修；

9、威力巴能够保证卓越的长期高精度：

⑴.它不受磨损、污垢和油污的影响。

⑵.结构上没有可移动部件。

⑶.设计上排除了堵塞现象的发生。在探头前部，高静压区围绕着探头，使高压取压孔不会被堵塞。最重要的是，低压孔取在探头侧后两边，流体从表面斜掠而过，保护了低压孔不会被掠动，而其它的探头容易堵塞，因为它们的低压取压孔在杂质聚集的低压波动区域。

10、最低的安装费用

⑴. 只需要进行几英寸的线条焊接，完成安装是非常简单和快捷的。

⑵. 应用专用工具，可以实现带压在线安装。

⑶. 全部的阀和各种仪器的接口只需进行简单的装配，需要非常低的装配费用。

11、 非常低的运行费用：

⑴.它是一种非收缩节流的设计，作为一种插入式流量探头，威力巴的运行费用是最低的。

⑵.威力巴流量计只产生非常低的永久性压力损耗，典型的少于0.7KPa；

⑶.一个孔板元件所产生的永久性压力损耗超过14KPa；

⑷.与孔板比较，威力巴的能量损耗降低了95。

12、连续工作的威力巴从根本上杜绝了堵的可能，但是在以下情况下，威力巴仍要注意防堵：

⑴.当引压管泄漏，探头高压平衡区遭到破坏，杂质中直径较小的颗粒就有可能进入取压孔。

⑵.当管道处于停产时，由于分子的布朗运动，颗粒小的杂质有可能进入取压孔。

⑶.系统频繁开停机，在高压区形成的瞬间，颗粒小的杂质有可能进入取压孔，日积月累，就有可能造成探头的堵塞。

⑷. 介质中含有大量的焦油、藻类生物，或者含有纤维状的物质，也有可能造成探头的堵塞。

三、威力巴流量计主要技术指标：

1.测量精度：±1、重复精度：±0.1；

2.适用压力：0～40MPa；

3.适用温度：－180℃～＋550℃；

4.测量上限：取决于探头强度测量下限：取决于测量最小差压要求；

5.量 程 比：大于10∶1；

6.适用管径：38mm～9000mm 圆管、方管；

7.适用介质：满管、单向流动的、单向的气体、蒸汽和粘度不大于10厘泊的液体；

注：威力巴的使用范围及其广泛，它大量用于各种气体、液体和蒸汽的测量，以下为典型应用介质。

（1）气体/液体/蒸汽；

（2）天然气/冷却水/饱和蒸汽；

（3）压缩空气/锅炉水/过热蒸汽；

（4）燃气/除盐水；

（5）气体碳氢化合物/液体碳氢化合物；

（6）热空气/低温液体；

（7）发生炉气体/导热液体。



项 目	代 码							说 明
								匀速管流量计
传感器类型	W							威力巴流量流量计
	A							阿牛巴流量流量计
	D							德尔塔巴流量流量计
介质类型	Y							液体
	Q							气体
	Z							蒸汽
流体温度		2						＜200℃
		5						＜500℃
流体压力			1					≤1.6MPA
			2					≤4.0MPA
			3					≤6.3MPA
			4					≤10.0MPA
			5					≤25.0MPA
精度					1			1.0级
					2			1.5级
					3			2.5级
连接方式						1		螺纹连接
						2		法兰连接
口径							DN	用数字表示(公称通径)
附件（选配）							F	带可拆卸安装球阀
							J	带截止阀
							L	带冷凝管
							S	带三阀组
							CB	差压变送器
							XJ	流量积算仪
							BC	温压补偿带温度与压力传感器
