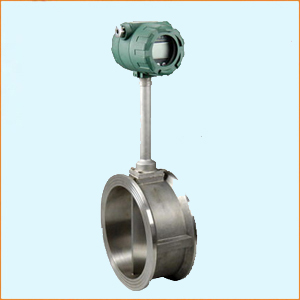

法兰卡装式涡街流量计实际上就是由法兰卡装式涡街流量传感器和显示仪表组成。法兰卡装式涡街流量计将专用法兰焊接在工艺管道上，然后用螺栓、螺母将仪表固定在两个法兰之间。安装简单便捷，成本低。本公司提供专用法兰，不需另行购买安装法兰。

涡街流量计由涡街流量传感器和显示仪表组成，组成后的涡街流量计也被称为：蒸汽流量计、气体流量计、液体流量计，与现场显示仪组合后，成为智能一体化涡街流量计，分别用于饱和蒸汽流量计量、过热蒸汽流量计量、各种化学气体流量计量和各种液体流量计量（包括腐蚀性液体流量计量）

涡街流量计（也称旋涡流量计）是用途极其广泛的一种流量计仪表，几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。

应力式涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时产生的漩涡频率，从而测量出流体的流量。涡街流量计广泛应用于石油、化工、轻工、动力供电等行业。

涡街流量计是应用非常广泛的一种流量计仪表，几乎可以计量所有在管道中流动的介质，包括各种气体和蒸汽。本公司生产的涡街流量计可分为以下几大类：

安装形式：法兰卡装式涡街流量计  法兰连接式涡街流量计  插入式涡街流量计

          油壬连接式涡街流量计  焊接式涡街流量计

使用用途：普通型涡街流量计  分体式涡街流量计  高温型涡街流量计

          高压型涡街流量计  防爆型涡街流量计

信号传输：现场显示型涡街流量计  远传型涡街流量计  无线远传测控系统

配置组成：温压双补型涡街流量计  温度补偿型涡街流量计  压力补偿型涡街流量计

          定值补偿型涡街流量计  智能蒸汽流量计

涡街流量计由于测量介质不同、使用环境不同、技术要求不同，其选用的类型和配置也不同，

二、涡街流量计技术参数：

1.测量介质： 气体、液体、蒸气；

2.口径规格 法兰卡装式口径选择 25,32,50,80,100；

3.法兰连接式口径选择 100,150,200；

4.流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s；

正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3

5.测量精度 1.0级 1.5级；

6.被测介质温度:常温–25℃～100℃；

7.高温–25℃～150℃ -25℃～250℃；

8.输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V；

9.脉冲占空比约50%,传输距离为100m；

10.脉冲电流远传信号 4～20 mA,传输距离为1000m；

11.仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃；

12.材质 不锈钢, 铝合金；

13.电源 DC24V或锂电池3.6V；

14.防爆等级 本安型iaIIbT3-T6；

15.防护等级 IP65。
