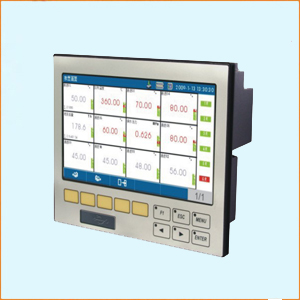

彩色宽屏无纸记录仪具有8路模拟量万能输入、4路电流输入、4路模拟量变送器或者控制输出、6路报警输出、容量100mA配电输出，可实现信号采集、显示、处理、记录、积算、报警、配电等功能；采用全中文操作界面，实现人性化操作。采用RS-232C/RS-485通讯接口，可实现远程监控；内置32MB NAND FLASH作为历史数据的存储介质，可通过U盘实现数据转存。

适用于冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场。

主要功能：

◆ 流量运算功能

◆ 高性能32位ARM处理器

◆ 屏幕亮度4级可调

◆ 四回路PID控制

◆ 7英寸480X240点阵TFT彩色LCD

◆ 全中文操作界面

◆ 二级字库汉字位号

◆ 支持中英文两种语言

◆ 4路变送输出

◆ 线性修正

◆ USB接口

◆ 累积列表功能

◆ 断线处理功能

◆ 报表拷贝功能

◆ 报警列表功能

◆ 超长历史记录

 主要参数：

◆ 输入信号：最多8通道万能信号输入，4通道电流输入，通道间隔离电压大于250VAC，通道和地之间隔离电压大于500VAC，全隔离型

◆ 静电放电抗扰度：3级；电快速瞬变脉冲群抗扰度：3级；浪涌（冲击）抗扰度：3级

◆ 信号类型：标准信号：(0~10)mA、(4~20)mA、(0~5)V、(1~5)V、(-10~10)V；毫伏信号：(0~20)mV、(0~100)mV；热电偶：B、E、J、K、S、T、WRe5-26、R、N；热电阻信号：Pt100、Cu50、JPt100；自定义信号类型

◆ 模拟量输出：4路模拟量变送器或者控制输出

◆ 记录间隔：用户自定义；如将记录间隔设置成1秒钟，则12通道可记录最短时间为12天

◆ 采样周期：1秒

◆ 精度等级：0.2级

◆ 存储容量：内部Flash存储器容量32MB

◆ 存储方式：文件式存储方式，更改记录间隔不会改变历史记录

◆ 配    电：额定电压24VDC，最大电流100mA，隔离型限流输出

◆ 报警输出：最多6通道，250VAC 3A 继电器常开触点

◆ 通讯接口：RS-232C和隔离型RS-485接口，通讯波特率为1200、9600、19200、57600、115200bps可选

◆ 供    电：交流：220VAC±10%;  频率范围：50Hz±5%；最大功耗：30VA

◆ 工作条件：工作温度：(0~50)℃；湿度：(10~85)%（无结露）。运输和存储温度：(-20~60)℃；湿度：(5~95)%（无结露）

◆ 尺    寸：外形尺寸：180mm×144mm×104mm ;  开孔尺寸：137   mm×137   mm

 先进技术：

◆ 优越的电源技术：自行设计的高性能电源技术，有效抑制外部谐波干扰，大大提高了电源的稳定性

◆ 卓越的抗干扰性能：模块化结构设计，信号全隔离技术，群脉冲、共模干扰、串模干扰、电压跌落、浪涌等各项指标均通过国家EMC测试标准

◆ 可定制的软件功能：成熟的软件开发技术，满足用户的定制需求

◆ 人性化的显示界面：结合用户使用要求的显示界面，全中文友好界面，组态方便，简中/繁中/英文菜单及界面显示快速自由切换

◆ 整体封装设计：内部结构全接插式设计，无任何裸露电线，保证内部电路的稳定运行

◆ 成熟可靠的外部数据转存技术：通过工业级带USB接口的U盘（可兼容目前市场各种协议U盘）实现数据的实时和历史转存，确保记录数据的完整

精确可靠的加工工艺：全自动SMT生产工艺，保证线路板无虚焊，提高产品的可靠性
